Gammal 2012-08-27, 19:00   #1
TrickyVicky TrickyVicky är inte uppkopplad

Medlem sedan: aug 2012
Inlägg: 6
Otillräckligt pressarfotstryck - Pfaff 1071

Hej,

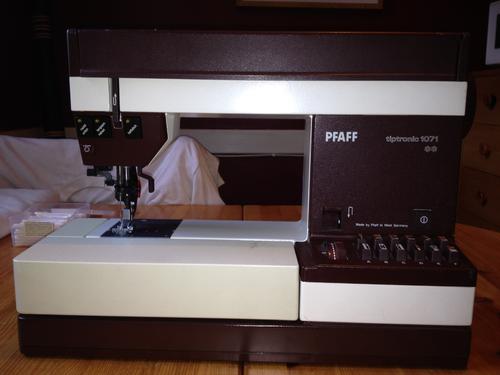

jag har en Pfaff Tiptronic 1071 som inte trycker ner pressarfoten tillräckligt (endast halvvägs) och därför så går det i princip inte att sy med den.

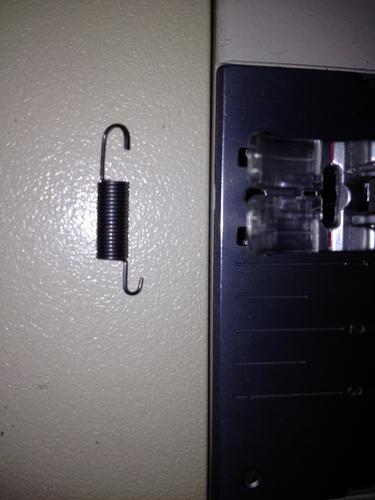

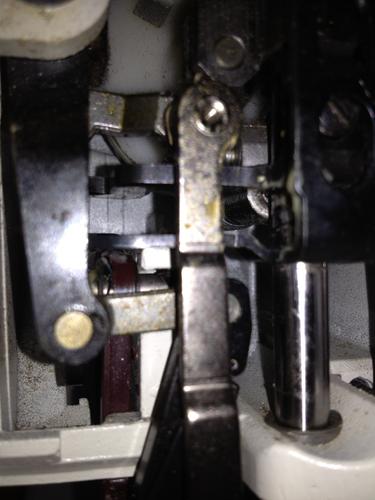

Demonterade kåporna för att se om det det var någon fjäder (spiral/gas eller dylikt) som behövde bytas ut och är lite osäker. Dock lossnade en pyttefjäder från sin plats när jag passade på att göra rent den och jag kan nu inte hitta dess plats.

Har letat efter en service/repairmanual på nätet och hittat en men kan inte öppna den zippade filen, men ni får gärna pröva:
http://www.eserviceinfo.com/download...15%201071.html



* Är det någon som känner till orsaken bakom det otillräckliga pressarfotstrycket?


* Är det någon som känner igen fjädern och dess plats från en liknande maskin?


* Är det någon som har en servicemanual/repairmanual (EJ bruksanvisningen) till en Pfaff från samma/liknade serie (80-90-00tal)?



/v
Bifogade bilder

TrickyVicky är inte uppkopplad   Svara med citat
Gammal 2012-08-27, 20:16   #2
carlm carlm är inte uppkopplad

Medlem sedan: nov 2011
Inlägg: 472
För att kunna packa upp manualen behöver du alla sju delar och unrar eller något annat program som kan packa upp rar-filer. Öppna den första delen i programmet så hittas de andra delarna automatiskt om de ligger i samma katalog.

De andra delarna finns under rubriken "Multipart:". Klicka "To download the file, please, click here" om respektive del inte laddas ner automatiskt.
carlm är inte uppkopplad   Svara med citat
Gammal 2012-08-28, 00:27   #3
TrickyVicky TrickyVicky är inte uppkopplad

Medlem sedan: aug 2012
Inlägg: 6
Citat:
carlm skrev: Visa inlägg
För att kunna packa upp manualen behöver du alla sju delar och unrar eller något annat program som kan packa upp rar-filer. Öppna den första delen i programmet så hittas de andra delarna automatiskt om de ligger i samma katalog.

De andra delarna finns under rubriken "Multipart:". Klicka "To download the file, please, click here" om respektive del inte laddas ner automatiskt.

Vilken miss av mig...men underbart att någon annan har "glasögonen på" sig.




Nu har jag en manual och jag vet även var den lilla fjädern ska sitta, dock så vet jag fortfarande inte varför pressarfotstrycket är så lågt. Ska läsa igenom senare och se om det bara behöver smörjas.




Servicemanualen visar även att jag behöver två precisionsmått, ett för att kunna ställa in pressarfotsavståndet och matarhöjden (63144690-35), samt ett för inställningen av pressarfotsstången (870-13600).

Var kan man lättast och billigast få tag i dessa två precisionsmått, Söders tyger kanske (ligger närmast mig) eller måste man beställa någonstans?
TrickyVicky är inte uppkopplad   Svara med citat
Gammal 2012-08-28, 09:33   #4
ichigo ichigo är inte uppkopplad

Medlem sedan: feb 2005
Inlägg: 3 988
Jag tror tyvärr inte att sybutiker vill sälja specialverktyg för de vill att du ska lämna in symaskinen. Eller så säljer de för högre pris än vad servicekostnaden är.

Om det är standardmejslar så kan du gå till te.x. Clas Ohslon och köpa mini skruvmejslar. Om det är special.. Ja du får visa bild här så kan vi hjälpa dig.

Och du kan också fråga dig om det är värt 600-700 kr att lämna in på service.

Jag kan annars kolla min servicemanual jag har för dessa maskiner och ser om det står något om pressarfottrycket.
ichigo är inte uppkopplad   Svara med citat
Gammal 2012-08-28, 11:37   #5
carlm carlm är inte uppkopplad

Medlem sedan: nov 2011
Inlägg: 472
För att mäta matarhöjden kan man använda bladmått. En bladmåttsats är även bra för andra saker som t.ex. att mäta avstånd mellan nål och gripare m.m.

Höjden på pressarfoten går väl att mäta med linjal, skutmått eller liknande.
carlm är inte uppkopplad   Svara med citat
Gammal 2012-08-28, 14:48   #6
ichigo ichigo är inte uppkopplad

Medlem sedan: feb 2005
Inlägg: 3 988
Jag måste tyvärr be om ursäkt nu. Manualen jag har är i digital format och det ligger på en filserver som är död. Vi ska fiska ut filerna men då måste vi låna en annan server som är exakt likadan, Zyxel har dragit in produkten (NAS server). Jag får trycka på att få det gjort ganska snart, jag har en hel del dokument och sånt på den servern som jag väntar på.... Men håll inte andan.. det kan dröja.
ichigo är inte uppkopplad   Svara med citat
Gammal 2012-08-28, 14:57   #7
carlm carlm är inte uppkopplad

Medlem sedan: nov 2011
Inlägg: 472
Manualen som länkats i första inläggen ser ganska komplett ut, Service Manual för 1071 m.fl. Det som saknas är väl om man skulle behöva en komplett sprängskiss med alla delar.
carlm är inte uppkopplad   Svara med citat
Gammal 2012-08-28, 15:04   #8
ichigo ichigo är inte uppkopplad

Medlem sedan: feb 2005
Inlägg: 3 988
Jag får ladda hem det och jämföra med ur minnet. Det finns sprängskiss i manualen, men inte så mycket som man skulle önska eftersom det förutsätter att du har grundkunskaper för det är till för reparatörer inte för normala människor. Men jag har i alla fall lyckat serva min symaskins 3 problem som en butik inte lyckat med(!!) med hjälp av den manualen jag har.

EDIT: Laddat hem, skummat snabbt. Det är samma manual som jag har. Ska läsa mer noga senare.
EDIT igen: Sidan jag råkat hamna till slut (helt random!) kan vara intressant: sid 27c i boken.

Det jag vet om pfaffar från den tiden är lite knepiga med pressarfotstrycket. Det fungerar inte på samma sätt som med andra symaskiner. Dvs att man kan justera trycket utan att om man justerar pressarfotens övre läge när den är uppfälld. Tror jag. Ett tag sedan...

Förresten precis som du (TS) säger så är det många saker som manualen förutsätter att du har. Måttverktyg för att det skall vara exakt. Man får tyvärr som privatperson försöka gissa till vad det kan vara. Prova sig fram alltså. Visst vore det perfekt att ha dessa verktyg och mått hemma. Annars kan man fråga runt om det är någon reparatör som har de verktygen hemma och kan då göra service.. Annars har jag en känsla av att en del reparatörgubbar gör det på känn, faktiskt. I synnerhet när det gäller "fel" märke.. Eller att det är för gammmalt... De har gjort det många ggr att de vet hur det skall vara....

Senast redigerad av ichigo den 2012-08-28 klockan 15:15.
ichigo är inte uppkopplad   Svara med citat
Gammal 2012-08-28, 17:49   #9
Joppen Joppen är inte uppkopplad

Medlem sedan: maj 2012
Inlägg: 164
Citat:
TrickyVicky skrev: Visa inlägg
Hej,


* Är det någon som känner till orsaken bakom det otillräckliga pressarfotstrycket?




/v
Det är ett vanligt "fel" på Pfaff. Orsaken är ofta att felaktig olja använts. Oljan skall vara hartz-fri. Det är bara att droppa olja så att den kommer åt att lösa upp den gamla stelnade hartzen så går maskinen igen. Hade det varit en maskin med sämre kvalitet så hade glappet i pressarfotsstången varit så stort att det fungerat trots hartzen.
Joppen är inte uppkopplad   Svara med citat
Gammal 2012-08-28, 18:18   #10
TrickyVicky TrickyVicky är inte uppkopplad

Medlem sedan: aug 2012
Inlägg: 6
Citat:
ichigo skrev: Visa inlägg
Jag tror tyvärr inte att sybutiker vill sälja specialverktyg för de vill att du ska lämna in symaskinen. Eller så säljer de för högre pris än vad servicekostnaden är.

Om det är standardmejslar så kan du gå till te.x. Clas Ohslon och köpa mini skruvmejslar. Om det är special.. Ja du får visa bild här så kan vi hjälpa dig.
Jag vet inte men jag har svårt att tro att sybutiker skulle skilja sig i avseendet att sälja specialverktyg till saker inom deras bransch då andra branschspecifika butiker gör det.


Jag nämnde ej mejslar (mojänger eller makapärer ) utan två specifika namngivna precisionsinstrument som nämns från sidan 27c (som du ovan nämnt) och nedåt:

1) Syfotsmått (sewing foot guage) nr 63114690-35 (syns bl.a. i figur 4c och 4d på sidan 27d),

2) och 2mm bladmått (gauge) nr 870-13600 (nämns och syns bl.a. i figur 7a, sidorna 34-35).



Citat:
ichigo skrev: Visa inlägg
Och du kan också fråga dig om det är värt 600-700 kr att lämna in på service.
Istället för att köpa ny maskin, menar du? Well, i skolan fick jag lära mig lägga upp premisserna i ordning och dra slutsatserna efter dessa. Ska pröva om jag fortfarande minns hur.

1. Om hela planeten håller på att gå åt helvete för att västerlänningar har råd att överkonsumera, så är det värt att reparera gamla saker.
2. Planeten håller på att gå åt helvete för att västerlänningar har råd att överkonsumera.
SS: Det är värt att reparera gamla saker.


Citat:
carlm skrev: Visa inlägg
För att mäta matarhöjden kan man använda bladmått. En bladmåttsats är även bra för andra saker som t.ex. att mäta avstånd mellan nål och gripare m.m.

Höjden på pressarfoten går väl att mäta med linjal, skutmått eller liknande.
Ja, tyvärr har en verktygslåda blivit stulen och jag får köpa en ny sats, de kostar ju under hundringen. Skillnaden här är att det står att deras mått har en infasning för pressarfotsstången och jag undrar om det gör att måttet ändras på något sätt (eller om det är ett säljtrick för Pfaffs egna verktyg). Förmodligen så är gäller det senare alternativet.

Nej tyvärr, linjal är för oprecist mått när det kommer till exakta 0,9mm och skjutmått (i standardutförande) når inte dit från kanten.

Precisionsinstrumentet är en ihålig liten och gjuten eller CNC fräst metallbit som bör kosta runt 1-300kr.


Citat:
ichigo skrev: Visa inlägg
Jag får ladda hem det och jämföra med ur minnet. Det finns sprängskiss i manualen, men inte så mycket som man skulle önska eftersom det förutsätter att du har grundkunskaper för det är till för reparatörer inte för normala människor. Men jag har i alla fall lyckat serva min symaskins 3 problem som en butik inte lyckat med(!!) med hjälp av den manualen jag har.

EDIT: Laddat hem, skummat snabbt. Det är samma manual som jag har. Ska läsa mer noga senare.
EDIT igen: Sidan jag råkat hamna till slut (helt random!) kan vara intressant: sid 27c i boken.

Förresten precis som du (TS) säger så är det många saker som manualen förutsätter att du har. Måttverktyg för att det skall vara exakt. Man får tyvärr som privatperson försöka gissa till vad det kan vara. Prova sig fram alltså. Visst vore det perfekt att ha dessa verktyg och mått hemma. Annars kan man fråga runt om det är någon reparatör som har de verktygen hemma och kan då göra service.. Annars har jag en känsla av att en del reparatörgubbar gör det på känn, faktiskt. I synnerhet när det gäller "fel" märke.. Eller att det är för gammmalt... De har gjort det många ggr att de vet hur det skall vara....
Där har vi problemet med att lämna bort t.o.m. de enklaste av reparationer som vi borde göra själva: arbetströtta löneslavar som har sett för mycket på TV och tror de har Jedi-känslorna kvar trots kristendomens och modernismens århundraden av människo-cyborgifieringar.

Alltså är vi alla lika onormala och därför borde vi småmeka med våra pryla själva. Dessutom har både du och jag erfarenheter som motsäger teorier om specialistkunskaper; erfarenheter som vi borde följa.




* Men kan någon rekommendera en extremt välsorterad Pfaff butik i sthlm där detta specialmått/precisionsinstrument kan tänkas finnas ? Nätet?
TrickyVicky är inte uppkopplad   Svara med citat
Gammal 2012-08-28, 18:20   #11
TrickyVicky TrickyVicky är inte uppkopplad

Medlem sedan: aug 2012
Inlägg: 6
Vore grymt om Admin kunde göra så att servicemanualen tilläts laddas upp trots att den är på 13,4MB som PDF, eller ca 2,1MB i sju stycken separata zip-filer!
TrickyVicky är inte uppkopplad   Svara med citat
Gammal 2012-08-28, 18:49   #12
ichigo ichigo är inte uppkopplad

Medlem sedan: feb 2005
Inlägg: 3 988
Vet inte om du missförstår mig eller om jag missförstår dig. Jag menar inte att du ska köpa nytt. Självklart ska du behålla din symaskin.
Jag funderade på om det är värt att lämna in på service - eller göra det själv.

Jag har letat efter de specialgrejerna och tyvärr har jag inte hittat dem. Men om du hittar - låt mig veta. Jag vill gärna också ha.

Jag vill inte låta negativ, men bli inte förvånad om de försöker få dig till att köpa ny symaskin (först och främst vill de alltid sälja nytt) eller få dig att lämna in på service. Tyvärr är sybranschen mycket extrem i detta här avseendet. De vill att du ska köpa nytt hela tiden. De vill inte att du ska köpa online. De vill inte att du ska importera själv (ve och fasa! Janome och Elna har till och med kringgått EU:s importregler och hindrar folk från att köpa från UK) Allra helst skall du köpa en ny symaskin varje år (från deras butik) och gå på deras dyra utbildningar och så ska du köpa programvaror, sytråd material mfl från bara dem.

Det är det jag fått erfarenhet av, det är nog för att de tycker att det är mest okunniga tanter som syr och då kan man köra över dem. Ofta är man MER insatt än personen bakom disken på sybutiken.... (fick förklara noga och länge innan personen förstod vad det jag ville ha när jag ville ha en tunga till en biséfot)

MEN det är inte helt illa, det finns vettiga personer som gör bra service och personer som värdesätter dig som kund och förstår att om du vill ha beg så ska du ha det och inte pracka på dig senaste plastmonstret.

Jag har haft OK erfarenhet när jag testade en 3:e reparatör, Tygaffären i Olskroken är ombud för dem. Visserligen lämnade jag in för kontroll endast då jag inte är hemma på motorer och bad dem gå genom den*. Då hade de inte bara gjort det utan fixat lite småfel såsom att slipa bort repor på stygnplåt. Dem ska jag anlita igen om jag får problem igen som jag känner att jag inte ska försöka lösa själv.

*Klåparen innan på Symaskinsagenturen öppnade inte ens höljet..... har bevis för det i form av hamsterspån från då jag var yngre och bodde hemma där stod symaskinen vid hamsterburen... jag hittade skiten + mkt damm när jag gav upp och ville serva själv. Då kunde jag lösa de problemen de inte fixat. Och då rengjorde jag ordentligt också! Det Symaskinsagenturen gjorde var ungefär att hälla 1 liter(jaja jag överdriver menmen) olja så att det dröp överallt och så är det bra med det. De verkar bara ha öppnat halva symaskinen om ens det. (dvs området vid nålstången, endast det)

Och jag hade haft dålig erfarenhet av Melins symaskin i Göteborg också, men de finns inte längre - vad jag förstått. De kunde inte heller lösa problem som jag konstant hade när jag köpt deras beg Tiptronic 1071. (nålen blev uddstött hela tiden, slår nog i något) och sedan så var symaskinen ockå en ateljesymaskin och helt slutkörd. Så det är tyvärr inte helt riskfritt att köpa beg symaskin från butik om ägaren är en klåpare... (med andra ord är det superviktigt att provsy som sjutton) Den symaskinen gav upp efter ett par år. (ja jag har flera symaskiner )
Det gjorde tyvärr mig att jag är misstänkt mot elektroniska symaskiner och dels för att det är dyrt att serva dem... Men det gör ingenting, jag har upptäckt att jag helt enkelt föredrar 100% mekaniskt för min arbetsprocess.
ichigo är inte uppkopplad   Svara med citat
Gammal 2012-08-28, 18:53   #13
carlm carlm är inte uppkopplad

Medlem sedan: nov 2011
Inlägg: 472
Citat:
TrickyVicky skrev: Visa inlägg
Nej tyvärr, linjal är för oprecist mått när det kommer till exakta 0,9mm och skjutmått (i standardutförande) når inte dit från kanten.
En bladmåttsats fungerade perfekt för mig senast jag skulle justera matarna på en Bernina 1130 i mitt fall. Ett gammalt kreditkort kan också fungera eller något annat av samma tjocklek. Är tveksam till att det måttet måste vara så exakt. Kan väl finnas anledning att använda lägre matarhöjd om man mest syr tunna och lätta tyger.
carlm är inte uppkopplad   Svara med citat
Gammal 2012-08-31, 12:32   #14
Joppen Joppen är inte uppkopplad

Medlem sedan: maj 2012
Inlägg: 164
Citat:
TrickyVicky skrev: Visa inlägg
Jag vet inte men jag har svårt att tro att sybutiker skulle skilja sig i avseendet att sälja specialverktyg till saker inom deras bransch då andra branschspecifika butiker gör det.



1) Syfotsmått (sewing foot guage) nr 63114690-35 (syns bl.a. i figur 4c och 4d på sidan 27d),

2) och 2mm bladmått (gauge) nr 870-13600 (nämns och syns bl.a. i figur 7a, sidorna 34-35).
De två så specialverktyg du beskriver är 1) ett mått för att ställa in pressarfotshöjden. Det kostar under hundralappen. Det är viktigt på en Pfaff med övermatning på övriga maskiner mindre viktigt.

2 är en måttsats som ersatts med nyare mått. De som behövs är 2,0 2,4 och 2,5 mm och passar inställningarna på de flesta maskiner. Det är inte måtten som är viktiga utan den nålstångsklämma som behövs för att kunna mäta hur mycket nålstången kan förflyttas uppåt då måtten tagits bort. På Pfaff ställs både griparen och den tidsmässiga matarrörelsen in med hjälp av nålstångshöjden. Nåstångsklämman kostar drygt 1000 kr.
Skall inställningen bara göras någon gång om året fungerar en slangklämma eller liknande lika bra.

Det specialmått som finns för att ställa in matarhöjden kan man enkelt göra genom att fasa ur 0,9 mm ur exempelvis ett lättbearbetat material som ett gammalt bankkort. De finns att köpa för 900-1000 kr från de flesta seriösa maskinleverantörer. Samma mått gäller för de vanligaste maskinerna.
Joppen är inte uppkopplad   Svara med citat
Gammal 2012-09-01, 18:57   #15
TrickyVicky TrickyVicky är inte uppkopplad

Medlem sedan: aug 2012
Inlägg: 6
Citat:
Joppen skrev: Visa inlägg
Det är ett vanligt "fel" på Pfaff. Orsaken är ofta att felaktig olja använts. Oljan skall vara hartz-fri. Det är bara att droppa olja så att den kommer åt att lösa upp den gamla stelnade hartzen så går maskinen igen. Hade det varit en maskin med sämre kvalitet så hade glappet i pressarfotsstången varit så stort att det fungerat trots hartzen.
Cheers!


Citat:
ichigo skrev: Visa inlägg
Vet inte om du missförstår mig eller om jag missförstår dig. Jag menar inte att du ska köpa nytt. Självklart ska du behålla din symaskin.
Jag funderade på om det är värt att lämna in på service - eller göra det själv.

Jag har letat efter de specialgrejerna och tyvärr har jag inte hittat dem. Men om du hittar - låt mig veta. Jag vill gärna också ha.
Förlåt, jag missförstod dig, men det är tyvärr väldigt lätt gjort när västerlänningen är så jävla konsumtionshysterisk..

Will do!


Citat:
ichigo skrev: Visa inlägg
Jag vill inte låta negativ, men bli inte förvånad om de försöker få dig till att köpa ny symaskin (först och främst vill de alltid sälja nytt) eller få dig att lämna in på service. Tyvärr är sybranschen mycket extrem i detta här avseendet. De vill att du ska köpa nytt hela tiden. De vill inte att du ska köpa online. De vill inte att du ska importera själv (ve och fasa! Janome och Elna har till och med kringgått EU:s importregler och hindrar folk från att köpa från UK) Allra helst skall du köpa en ny symaskin varje år (från deras butik) och gå på deras dyra utbildningar och så ska du köpa programvaror, sytråd material mfl från bara dem.

Det är det jag fått erfarenhet av, det är nog för att de tycker att det är mest okunniga tanter som syr och då kan man köra över dem. Ofta är man MER insatt än personen bakom disken på sybutiken.... (fick förklara noga och länge innan personen förstod vad det jag ville ha när jag ville ha en tunga till en biséfot)
Wow, konkurrens är ohälsosamt? Orwelliskt. Och då är väl cigaretter hälsosamma dådå?


Citat:
Joppen skrev: Visa inlägg
De två så specialverktyg du beskriver är 1) ett mått för att ställa in pressarfotshöjden. Det kostar under hundralappen. Det är viktigt på en Pfaff med övermatning på övriga maskiner mindre viktigt.

2 är en måttsats som ersatts med nyare mått. De som behövs är 2,0 2,4 och 2,5 mm och passar inställningarna på de flesta maskiner. Det är inte måtten som är viktiga utan den nålstångsklämma som behövs för att kunna mäta hur mycket nålstången kan förflyttas uppåt då måtten tagits bort. På Pfaff ställs både griparen och den tidsmässiga matarrörelsen in med hjälp av nålstångshöjden. Nåstångsklämman kostar drygt 1000 kr.
Skall inställningen bara göras någon gång om året fungerar en slangklämma eller liknande lika bra.

Det specialmått som finns för att ställa in matarhöjden kan man enkelt göra genom att fasa ur 0,9 mm ur exempelvis ett lättbearbetat material som ett gammalt bankkort. De finns att köpa för 900-1000 kr från de flesta seriösa maskinleverantörer. Samma mått gäller för de vanligaste maskinerna.
Oj, jag har gjort två missar märkte jag nu!

Det första jag missade var att det är överfotsmatningen som är den viktiga på 1071 då den inte alls har någon undermatning (i alla fall någon vars höjd behöver ställas in). Övriga maskiner i serien får ju sin undermatning inställd med syfotsmåttet, alltså samma måttverktyg som används för att ställa in pressarfotshöjden, och jag kollade visst inte tillräckligt noga och trodde samma gällde..

* Eller har jag fel? För matarhöjden du nämner i ditt tredje stycke gäller väl inte för 1071 (utan bara den laterala placeringen av "the feed dog" enligt exempel 2a på sidan 23c)?


För överfotsmatningen gäller i alla fall 2mm över pressarfotens inställning (enligt 4c sid. 27k) och den kan ställas enkelt genom att lägga ett bladmått ovanför syfotsmått nr 63114690-35.


Det andra jag missade var att de 0,9mm jag nämner i inlägg nr 10 inte stämmer, de gäller bara för övriga serien (exempel 3, sid. 24).
* Eller gäller exempel 3, alltså måttet för "the feed dog height" på 0,9mm, för samtliga maskiner?


Servicemanualen är riktigt dåligt utformad då de klumpat ihop samtliga modeller med 1071 (som är specifik), samt klumpat ihop 3st språk och tillhörande illustreringar som upprepas för varje språk...

Well, då kommer jag inte köpa en nålstångsklämma för 1000kr. Slangklämma it is.





Tack för all hjälp hittills!

Senast redigerad av TrickyVicky den 2012-09-01 klockan 19:08.
TrickyVicky är inte uppkopplad   Svara med citat
